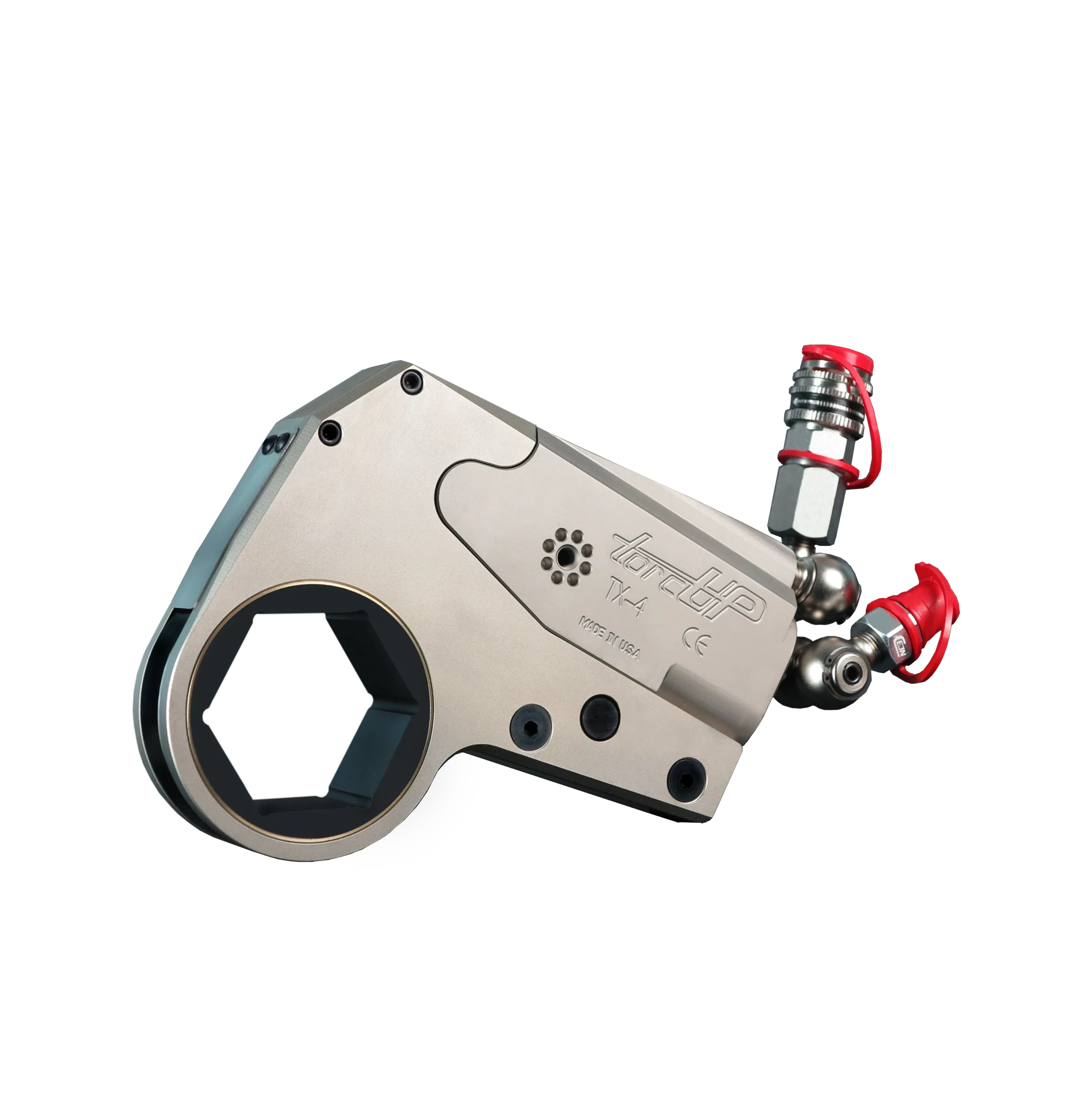

TX-serien lågprofil hydraulisk momentdragareTX-serien lågprofil hydraulisk momentdragare

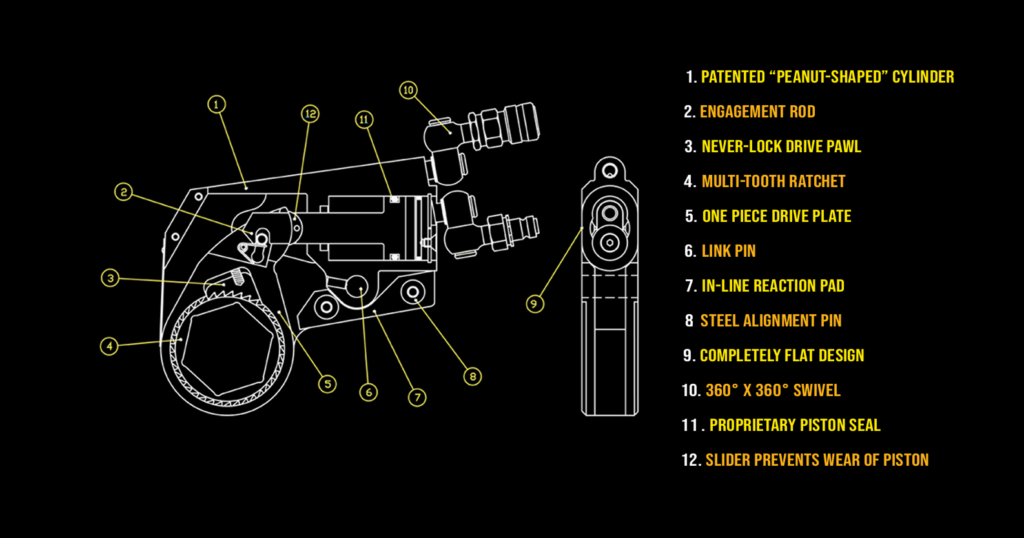

TX är en platt lågprofildragare för trånga utrymmen där andra momentdragare inte kommer åt. Den patenterade konstruktionen gör cylindern och länken lika smala, så att vridmomentet blir korrekt även i mycket begränsade lägen.
TX hydrauldragare finns i sju storlekar. Varje storlek är ungefär lika bred som muttern den ska dra åt eller lossa. Kapaciteten i serien går från 75 Nm upp till 73 822Nm. TX-1 är seriens minsta verktyg. Den är knappt 20 mm bred och drar ändå förband upp till 878 Nm. Verktyget finns med tre länkenheter som täcker olika sexkantsspann och därmed olika moment. En M24-bult i kvalitet 8.8 rekommenderar vi att du drar med 665 Nm. Med sina 35,2 mm hamnar M24 i spannet 29 till 46 mm, där länkenheten klarar upp till 804 Nm, så momentet nås med marginal.

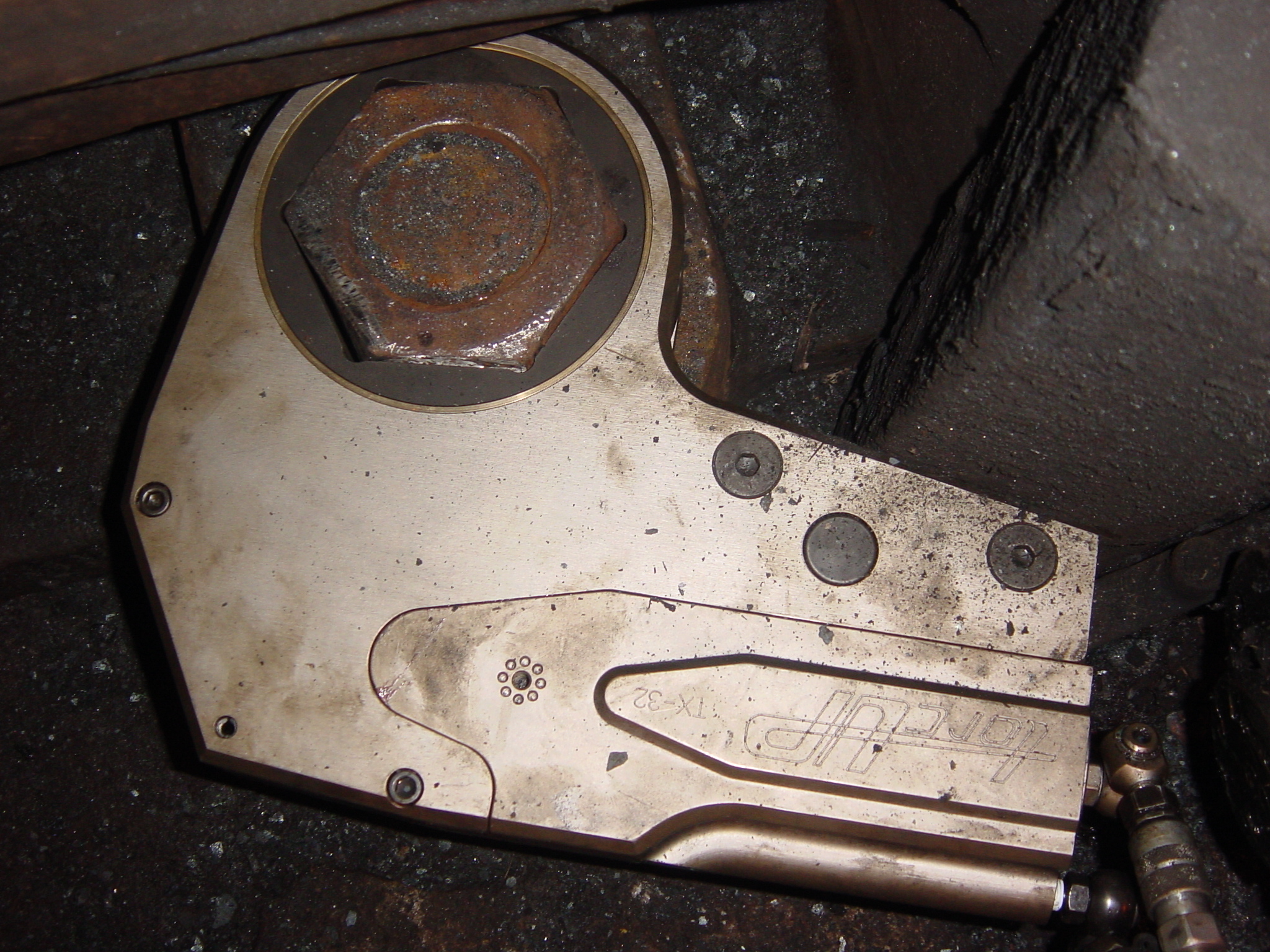

För att dra samma förband för hand behöver du ett meterlångt verktyg. På många installationer finns inte den plats som krävs, och då löser lågprofilen problemet i stället.

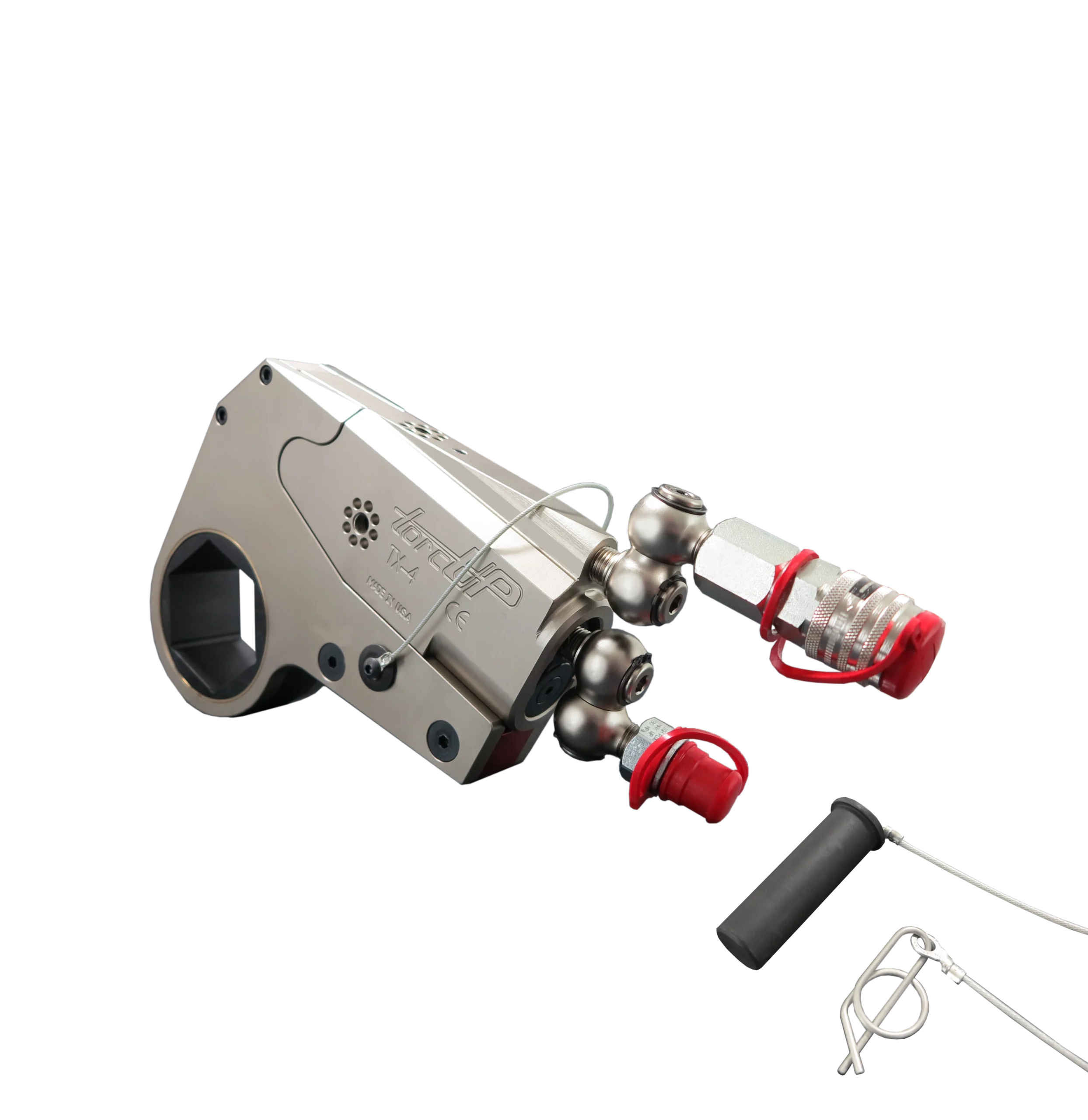

Länken som ligger an mot muttern byter du enkelt för att passa olika förband, med litet utrymmesbehov. Till serien finns även förlängningsarm, fyrkantsadapter, förlängt mothåll (EXT) och vinkelmothåll (RP) i storlekar som följer respektive drivenhet.
Specifikationer i korthet
Noggrannheten är ±3% och repeterbarheten 100%. Varje verktyg kalibreras i ISO 17025-laboratorium och tillverkas i flygkvalitetslegering i USA. Konstruktionen med den patenterade cylindern har använts i industrin i över 20 år.

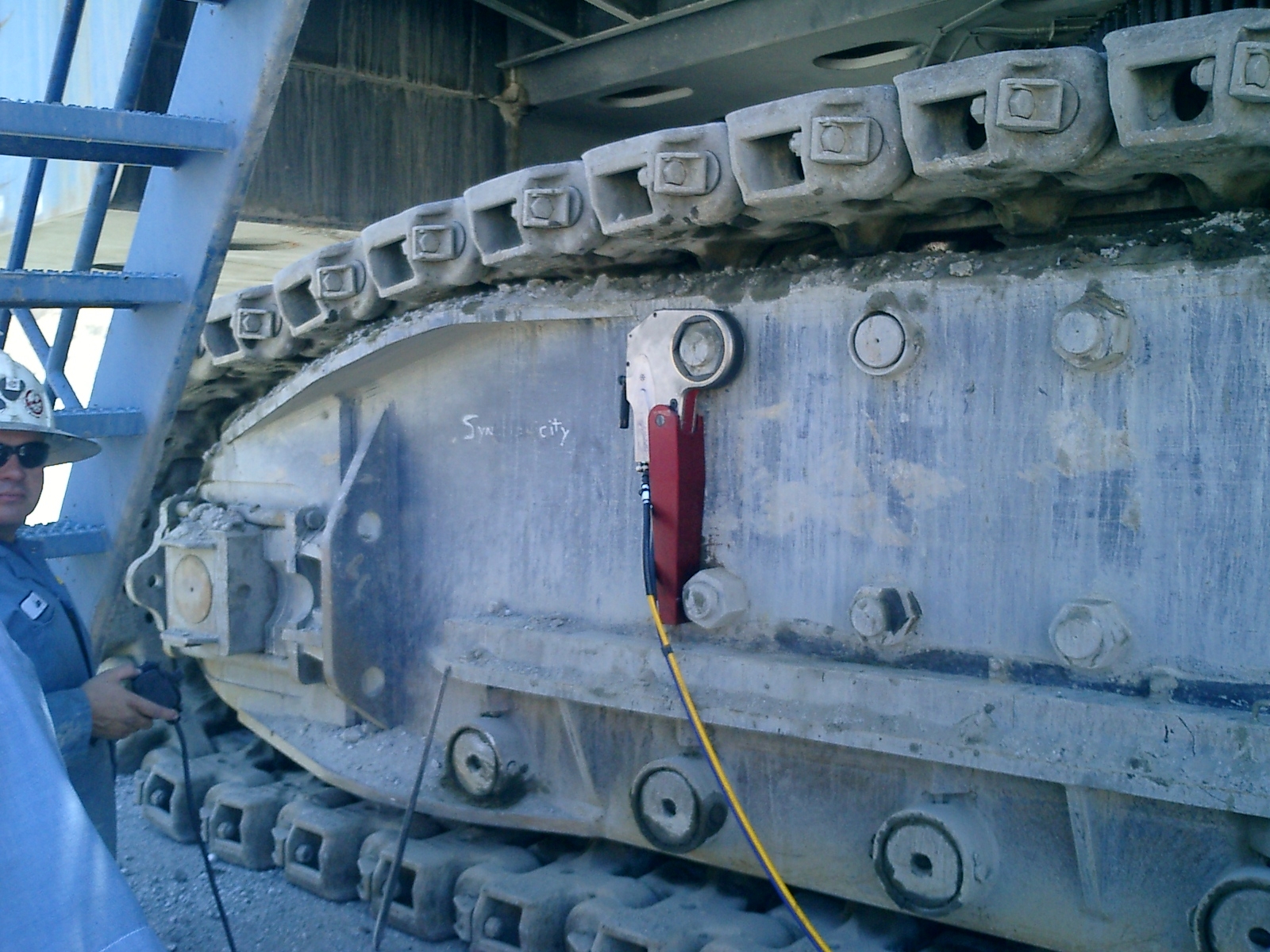

Var TX används
Flänsförband, tryckkärl, pumpar och lagerhus där det är ont om plats runt muttern. Vanliga miljöer är processindustri, tågunderhåll och vindkraft.
TX jämfört med fyrkantstapp
En dragare med fyrkantstapp och hylsa bygger högre runt muttern och tar mer plats. TX drar direkt på muttern via en bytbar länk, så total bygghöjd blir lägre. Välj TX när höjden eller bredden runt förbandet är begränsad.
Välj rätt TX-storlek
Utgå från muttervidden och det moment du behöver. Stäm av nyckelvidd och maxmoment i specifikationstabellen på sidan, eller hör av dig så dimensionerar vi rätt drivenhet och länk.
Vanliga frågor
Hur smal är TX-1?
Knappt 20 mm bred (19,8 mm). Det är bredden som gör att den kommer åt i trånga utrymmen.
Vilket moment klarar TX-serien?
Från 75 Nm till 73 822 Nm beroende på storlek.
Behöver TX mothåll?
Nej, den kan ta upp reaktionskraften mot sin egen länkenhet (inte mot nipplarna). Där det inte finns ett lämpligt mothåll finns förlängt mothåll (EXT) och vinkelmothåll (RP) till varje storlek.
Vad skiljer TX från en vanlig hydraulisk momentdragare?
TX drar direkt på muttern via en smal länk i stället för fyrkantstapp och hylsa, så den kommer åt i trängre utrymmen.
Varför TorcUP?
TX-seriens konstruktion är patenterad och har få rörliga delar, bland de lägsta antalen på marknaden. Det sänker den totala ägandekostnaden sett över verktygets hela livslängd.
ÄR DU INTRESSERAD AV DENNA PRODUKT ELLER HAR DU ANDRA FUNDERINGAR?
Produktblad & specifikationer
Drivenhet och länkenhet (RL)
Noggrannhet: Samtliga modeller har en noggrannhet på +/- 3 %. Vikten avser drivenheten (cylindern).
| Artikelnummer | Länkenhet | Sexkant mm | Moment Nm, Min | Moment Nm, Max | Vikt, kg | |
|---|---|---|---|---|---|---|
| TX-1 | TX-1RL | 17 – 41 mm | 61 | 759 | 61 – 759 Nm | 0,5 kg |
| TX-2 | TX-2RL | 19 – 60 mm | 260 | 2 614 | 260 – 2 614 Nm | 1,6 kg |
| TX-4 | TX-4RL | 25 – 80 mm | 535 | 5 355 | 535 – 5 355 Nm | 2,7 kg |
| TX-8 | TX-8RL | 50 – 105 mm | 1 125 | 11 699 | 1 125 – 11 699 Nm | 5,0 kg |
| TX-16 | TX-16RL | 65 – 115 mm | 2 115 | 22 503 | 2 115 – 22 503 Nm | 7,3 kg |
| TX-32 | TX-32RL | 80 – 155 mm | 4 365 | 48 327 | 4 365 – 48 327 Nm | 11,5 kg |
| TX-45 | TX-45RL | 80 – 155 mm | 6 575 | 64 239 | 6 575 – 64 239 Nm | 13,0 kg |
Förlängt mothåll EXT (dimensioner)

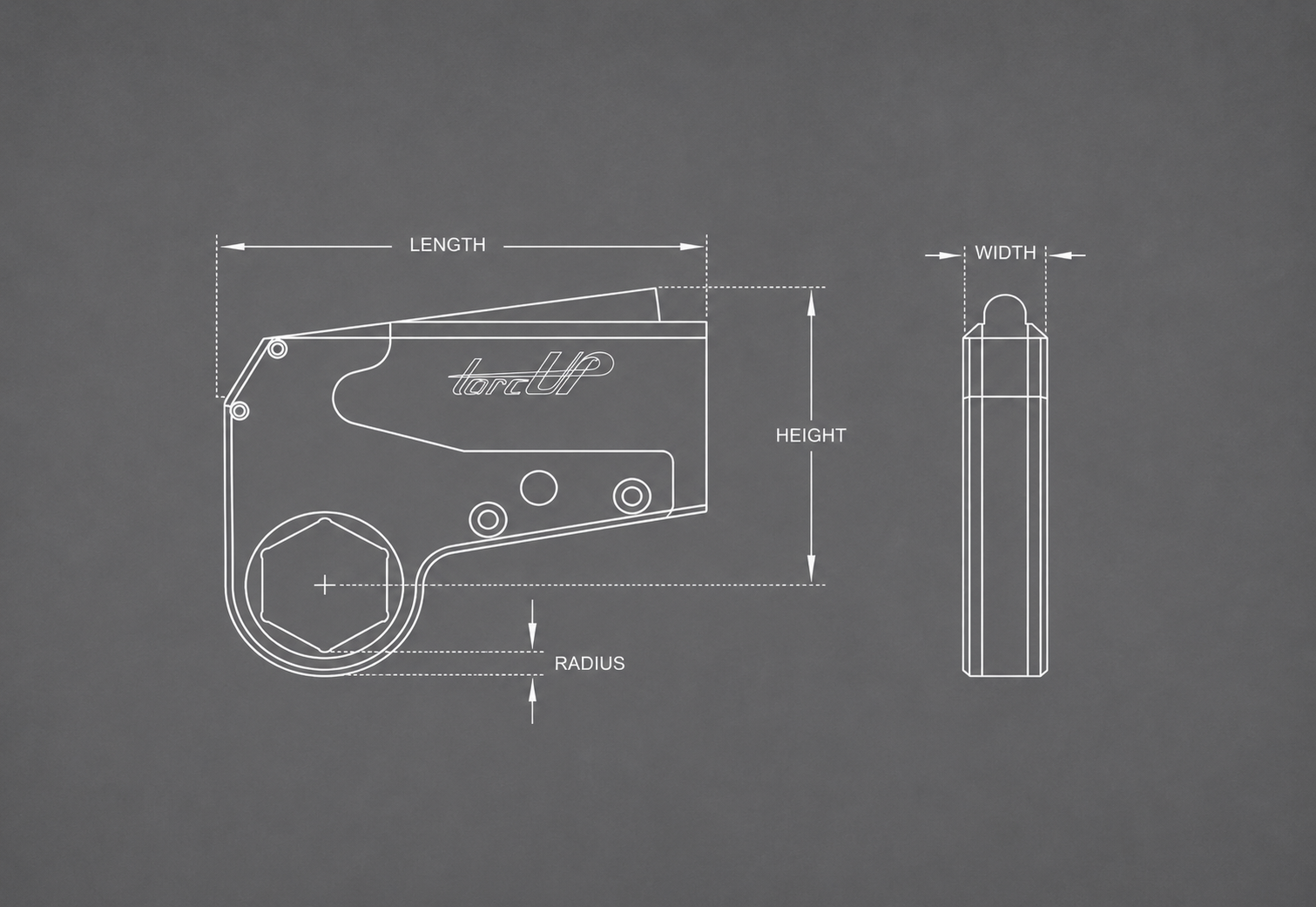

| Artikelnummer | Höjd, mm A | Bredd, mm B | Längd, mm C |
|---|---|---|---|
| TX-1-EXT | 32 mm | 32 mm | 343 mm |
| TX-2-EXT | 38 mm | 48 mm | 501 mm |
| TX-4-EXT | 51 mm | 60 mm | 514 mm |
| TX-8-EXT | 64 mm | 76 mm | 529 mm |
| TX-16-EXT | 76 mm | 92 mm | 545 mm |
| TX-32-EXT | 98 mm | 114 mm | 565 mm |
| TX-45-EXT | 98 mm | 114 mm | 565 mm |
Vinkelmothåll RP (dimensioner)
| Artikelnummer | Längd, mm A | Höjd, mm B | Bredd, mm C | Total höjd, mm D |
|---|---|---|---|---|
| TX-1-RP | 69 mm | 22 mm | 16 mm | 49 mm |
| TX-2-RP | 110 mm | 38 mm | 26 mm | 83 mm |
| TX-4-RP | 143 mm | 51 mm | 32 mm | 107 mm |
| TX-8-RP | 181 mm | 64 mm | 45 mm | 136 mm |
| TX-16-RP | 229 mm | 76 mm | 64 mm | 162 mm |
| TX-32-RP | 284 mm | 100 mm | 83 mm | 211 mm |
| TX-45-RP | 284 mm | 100 mm | 83 mm | 211 mm |
