Vi levererar batteridrivna mutterdragare från Durofix för arbete i spår, från 500 Nm på plattformsdetaljer till 3 000 Nm på grova bultförband. Tre av modellerna är godkända i Network Rails produktsystem PADS i Storbritannien, däribland en dragare som är konstruerad för spårarbete och inte anpassad i efterhand.
Runt mutterdragarna har vi vinkelslipar, polermaskin och arbetsbelysning på samma 60V-batterier. Ett arbetslag klarar sig med en batterityp, en laddare och ett reservdelslager.
Gemensamt för hela serien
Ett batterisystem. Mutterdragare, slipar, polermaskin och belysning delar batterier och laddare. Ett laddningsschema i stället för flera, och färre artiklar i reservdelslagret.
Autostopp på momentet. Verktyget slår av när inställt värde nås. Åtdragningen blir jämn oavsett vem som håller i dragaren, och risken för överdragna förband sjunker.
Borstlösa motorer. Kolborstar behöver inte bytas. All-In-One-konstruktionen samlar kraft-, styr- och kommunikationskort med stator och rotor i ett gjutet hölje, som håller nere vikt och antal komponenter.
Parallellt batterisystem på de större modellerna. Två batterier ger dubbel drifttid, och verktyget fungerar med ett isatt.
IP54 på mutterdragarna, IP56 på RG6020-serien. Skydd mot damm och vatten i den mängd spårmiljö innebär.
Varför batteridrift i spår
Argumentet för batteri i spårmiljö handlar mindre om elräkningen än om hur ett trafikavbrott ser ut i praktiken.
En kompressor behöver mellan 15 och 60 minuter innan den är i drift, beroende på typ. I ett avbrott på några timmar är den tiden svår att räkna hem. Slangen mellan kompressor och verktyg ska dessutom dras ut och tas in igen, och den ligger i ballast och över plattformskanter medan arbetet pågår.
I tunnel tillkommer avgaser och utrymme. På spårväg i gatumiljö tillkommer buller nära bostäder. Ett batteridrivet verktyg tar bort kompressorn, slangen och aggregatet ur ekvationen och är i drift så snart operatören står vid bulten.
Tryckluft har också en driftkostnad som sällan syns i kalkylen. Generering av tryckluft står för upp till 10 procent av elförbrukningen i många produktionsanläggningar, och omkring 30 procent av luften läcker ut innan den når användaren. Siffrorna kommer från industrimiljö och beskriver principen snarare än ett räkneexempel för ett spårarbetslag.
Varför vikten betyder så mycket
Det handlar inte om ett lyft, utan om hundratals. Ett spårarbetslag drar inte en bult, de drar befästningar längs en sträcka. Skillnaden mellan 2,94 kg och 5,88 kg känns inte första gången verktyget lyfts, men efter tre timmar och några hundra förband är det den faktor som märks tydligast på hur trött operatören är.
Förbanden sitter i marknivå. Rälsbefästningar och skarvbultar sitter vid fötterna. Ett verktyg som hålls under knähöjd, framåtlutad, belastar ländryggen betydligt mer än samma vikt hållen intill kroppen. Vikten multipliceras med avståndet ut från ryggraden. Det är därför vi tar upp RI60180A2-6:s förlängda skaft trots att maskinen väger dubbelt så mycket som RI60164-6: den flyttar arbetet upp i stående ställning.
Verktyget bärs mellan arbetspunkterna. På många sträckor finns ingen fordonsåtkomst. Dragare, batterier, hylsor och övrig utrustning bärs. Ett kilo hit eller dit i verktygsvikt blir flera kilo när batterierna räknas in.
Moment kräver inte vikt. En slående mutterdragare bygger upp momentet med hammarslag mot ett städ i stället för med kontinuerlig vridning. Operatören behöver därför inte hålla emot momentreaktionen med kroppsvikt, och en maskin på under 3 kg kan lämna 1 450 Nm.
Var verktygen används

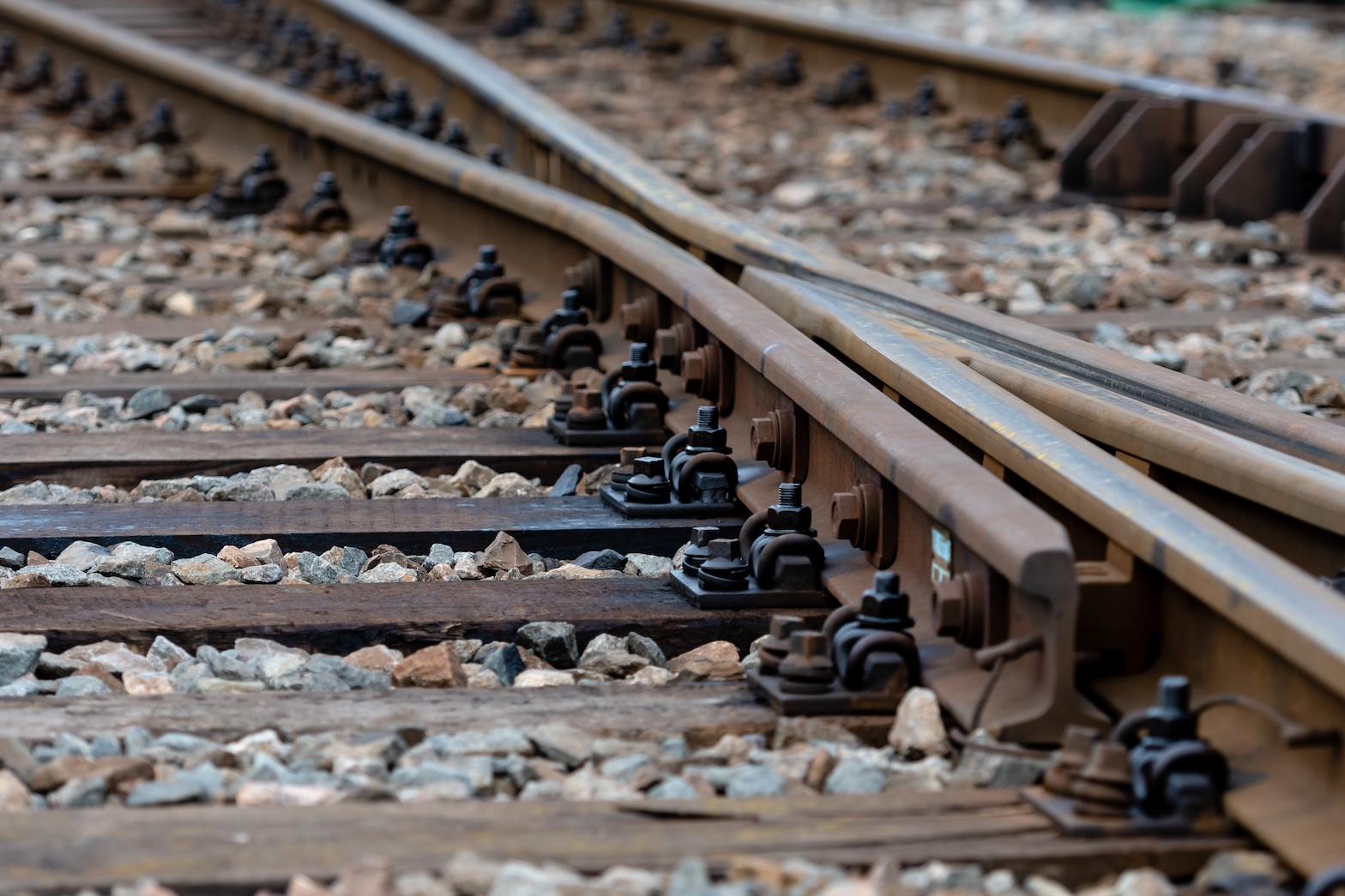

Bultförband i spår ser i grunden likadana ut oavsett trafikslag.
- Järnväg. Skarvbultar och laskor, rälsbefästningar, underläggsplattor, spårväxlar, isolerskarvar och infästningar för kontaktledningsstolpar.
- Tunnelbana. Stockholms tunnelbana underhålls till stor del nattetid i tunnel. Avgasfria verktyg är en förutsättning, och all utrustning bärs eller körs in till arbetsplatsen. Fast belysning saknas på många sträckor mellan stationerna.
- Spårväg. Näten i Göteborg, Norrköping, Stockholm och Lund innebär arbete i gatumiljö med kort avstånd till bostäder och trafik runt arbetsplatsen. Bullernivån påverkar när arbetet får utföras.
- Industrispår, hamnspår och gruvbanor. Ofta långt från fast elmatning, med behov av utrustning som fungerar utan förberedelser på plats.
| Arbetsmoment | Modell | Åtdragningsmoment | Vikt |
|---|---|---|---|
| Räcken, kabelstegar, plattformsdetaljer | RI60166A1 | 500 Nm | 1,1 kg |
| Befästningar och lättare förband längs sträcka | RI60164 | 1 350 Nm | 2,94 kg |
| Skarvbultar och befästningar, 3/4 tum | RI60164-6 | 1 450 Nm | 2,94 kg |
| Samma som ovan med högre momenttak | RI60164A1-6 | 1 600 Nm | 2,94 kg |
| Löpande spårarbete med finstegat moment | RI60180A2-6 | 1 450 Nm | 5,88 kg |
| Grova förband i växel och infästning | RI60176 | 3 000 Nm | 10,44 kg |
| Grova förband i djupt eller inbyggt läge | RI60176E | 3 000 Nm | 11,1 kg |
Vikterna avser verktyget utan batteri. Ett 60V-batteri på 2,5 Ah väger 0,94 kg. Momentkravet för respektive förband anges av infrastrukturförvaltaren.
Tabellen är en utgångspunkt. Hör av dig med förbandsdimension och momentkrav så går vi igenom valet tillsammans.
Så läser du ljud- och vibrationsvärdena
Under varje modell nedan står ljudtrycksnivå och vibration. Två uppgifter som avgör hur länge verktyget kan användas över ett arbetspass.
Ljudtrycksnivån (LpA). Värdet gäller vid operatörens öra under drift och är inte samma sak som daglig exponering. Skalan är logaritmisk: tre decibel mer motsvarar dubbla ljudenergin. Samtliga slående mutterdragare ligger över det övre insatsvärdet på 85 dB(A), så hörselskydd behövs oavsett vilken modell ni väljer. Skillnaden mellan modellerna påverkar i stället hur länge verktyget kan användas per skift. Daglig exponeringsnivå räknas på både ljudstyrka och tid, och halverad exponeringstid sänker nivån med ungefär tre decibel. Reglerna finns i Arbetsmiljöverkets föreskrifter AFS 2023:10, kapitel 2. Arbetsgivaren gör bedömningen.
Vibrationsvärdet (ah). Värdet är underlag för beräkning av daglig vibrationsexponering. En slående mutterdragare går bara några sekunder per bult, så antalet bultar per pass betyder lika mycket som nivån i sig.
Osäkerhetsfaktorn (K) är 3,0 dB(A) respektive 3,0 m/s² på samtliga modeller där värden redovisas.
Vibration och exponeringstid
Vibrationsexponering räknas på både nivå och tid. En slående mutterdragare arbetar bara i några sekunder per bult, så antalet förband per pass väger lika tungt som siffran i databladet.
Där gör autostoppet skillnad. Verktyget slår av när inställt moment nås i stället för att gå tills operatören släpper avtryckaren. Med tryckluft är det operatören som avgör när förbandet är draget, och marginalen läggs oftast på överkant. Autostoppet tar bort de extra sekunderna per bult, och över hundratals förband blir det en märkbar skillnad i daglig exponering.
Valet av modell påverkar utrymmet ännu mer. RI60166A1 ligger på 11,1 m/s² och RI60164-6 på 43,1 m/s². För arbetsmoment där båda räcker momentmässigt ger den lättare maskinen betydligt längre tillåten exponeringstid per skift. Ska ni dra många lättare förband är det värt att välja verktyg efter vibrationsnivå och inte bara efter momenttak. Hör av dig så går vi igenom vilka moment ni har och vilken kombination som ger bäst utrymme.
Bland kringverktygen ligger RS6020 på 2,04 m/s², under insatsvärdet 2,5 m/s² även vid längre pass.
För monteringsarbete i depå och verkstad, där verktyget går i händerna hela skiftet, har vi Durofix Pro-Assembly-serie. Den bär tillverkarens Low Vibrations-märkning och ligger på mellan 0,35 och 2,97 m/s².
Arbetsgivaren gör bedömningen av daglig exponering. Vi redovisar tillverkarens värden i tabellerna under varje modell så att underlaget finns när riskbedömningen ska göras.
RI60180A2-6, mutterdragaren för spårarbete
Det här är modellen vi rekommenderar för löpande spårarbete. Handtaget sitter på ett förlängt skaft så att operatören står upp över bulten i stället för att arbeta hukande i ballasten. Under ett skift med hundratals befästningar är det skillnaden mellan ett hanterbart och ett slitsamt arbetspass.
Prestanda
- 36 momentsteg med autostopp. Den finaste momentupplösningen i sortimentet. När olika förband längs samma sträcka kräver olika moment ställs verktyget om utan att bytas ut.
- 1 450 Nm åtdragning, 2 175 Nm lossning. Momentet täcker skarvbultar och befästningar i normalspår.
- Två batterier parallellt. Dubbel drifttid, och verktyget går att köra vidare på ett batteri när det andra laddas.
- Network Rail PADS, katalog 0039/127079.
Ergonomi
- Stående arbetsställning. Det förlängda skaftet flyttar arbetet upp från marknivå och tar bort den framåtlutade hållningen över befästningen.
- Tvärhandtag för två händer. Lasten fördelas över båda armarna i stället för att hänga i en hand.
- Autostopp kortar tiden per bult. Verktyget slutar arbeta när momentet är nått, så operatören står inte kvar med avtryckaren intryckt. Kortare drifttid per bult ger lägre vibrations- och bullerexponering över passet.
- Slagverket tar momentreaktionen i stället för operatörens armar.
- Två LED-lampor på sidan lyser upp bulten utan att operatören behöver böja sig närmare.
Specifikation
| Spänning | 60V |
|---|---|
| Fyrkant | 3/4″ |
| Max åtdragningsmoment | 1 450 Nm |
| Max lossningsmoment | 2 175 Nm |
| Varvtal obelastad | 0–1 600 rpm |
| Slag per minut | 0–2 000 |
| Momentsteg | 36 med autostopp |
| Vikt utan batteri | 5,88 kg |
| Kapsling | IP54 |
Ett 60V-batteri på 2,5 Ah väger 0,94 kg.
RI60176 och RI60176E, för de grova förbanden
När momentkravet passerar det en 3/4 tums dragare klarar har alternativet länge varit tryckluft eller hydraulik. RI60176 lägger 3 000 Nm i åtdragning och 4 067 Nm i lossning utan slang, kompressor eller aggregat på plats.
Prestanda
- 3 000 Nm åtdragning, 4 067 Nm lossning. Ersätter tryckluftsdragare i samma klass utan att momentet sänks.
- Fem momentsteg, autostopp på de fyra lägre. Samma verktyg används på förband med olika krav, och autostoppet håller åtdragningen jämn mellan operatörer.
- Drifttid för ett helt arbetspass. Två batterier på 2,5 Ah räcker till över 250 bultar i dimension 1-1/4 tum.
- Städlängd att välja på. RI60176 har 2 tum för normala lägen. RI60176E har 6 tum och når bultar i djupt liggande eller inbyggda positioner.
- Network Rail PADS, katalog 0039/127077 respektive 0039/127078.
Ergonomi
- Sidohandtaget justeras i 360 grader och är avtagbart. Handtaget ställs efter arbetsvinkeln i stället för att handleden vrids in i ett obekvämt läge.
- Det förlängda städet på RI60176E låter operatören stå kvar i normal arbetsställning i stället för att sträcka sig in mot ett djupt liggande förband.
- Går att köra på ett batteri. På korta pass halveras batterivikten i handen.
- Två LED-lampor på sidan för sikt in mot bulten.
- Autostopp kortar drifttiden per förband.
Specifikation och jämförelse
Dra i sidled för att se hela tabellen.
| Specifikation | RI60176 | RI60176E |
|---|---|---|
| Fyrkant | 1″ | 1″ |
| Städlängd | 2″ | 6″ |
| Max åtdragningsmoment | 340 / 680 / 1 080 / 1 690 / 3 000 Nm | 340 / 680 / 1 080 / 1 690 / 3 000 Nm |
| Max lossningsmoment | 4 067 Nm | 4 067 Nm |
| Varvtal obelastad | 0–1 200 rpm | 0–1 200 rpm |
| Slag per minut | 0–1 450 | 0–1 450 |
| Vikt utan batteri | 10,44 kg | 11,1 kg |
| Kapsling | IP54 | IP54 |
Modellerna tar två 60V-batterier på 0,94 kg styck.
RI60164-serien, moment med mindre vikt
Tre modeller som väger 2,94 kg utan batteri och ändå når upp till 1 600 Nm. Vikt-till-moment-förhållandet är poängen: RI60164-6 lämnar samma åtdragningsmoment som RI60180A2-6 till halva vikten, i ett format som går att bära längs sträcka och lyfta upp i en växel.
Prestanda
- 1 350 till 1 600 Nm på under 3 kg.
- Tre varianter. RI60164 med 1/2 tums fyrkant, RI60164-6 och RI60164A1-6 med 3/4 tum. Fyrkant och momenttak matchas mot förbandet i stället för tvärtom.
- Tre momentsteg med separata varvtal. Låg inställning för kontrollerad åtdragning, hög för lossning och mängdarbete.
- Växelhus i metall.
Ergonomi
- Enhandsvikt. 2,94 kg gör att verktyget kan lyftas och positioneras med en hand medan den andra styr hylsan på plats.
- Bärbart längs sträcka. Vikten är den avgörande skillnaden mot de större dragarna när arbetspunkterna ligger utspridda.
- Inbyggd LED-belysning.
- Slagverket tar momentreaktionen.
En notering från vår sida: vibrationsnivån på 3/4-tumsmodellerna är hög i förhållande till resten av sortimentet. Ska ni välja mellan RI60164-6 och RI60180A2-6 för samma moment är det en faktor som väger mot viktfördelen.
Specifikation och jämförelse
Dra i sidled för att se hela tabellen.
| Specifikation | RI60164 | RI60164-6 | RI60164A1-6 |
|---|---|---|---|
| Fyrkant | 1/2″ | 3/4″ | 3/4″ |
| Max åtdragningsmoment | 450 / 600 / 1 350 Nm | 450 / 600 / 1 450 Nm | 1 600 Nm |
| Max lossningsmoment | 2 050 Nm | 2 175 Nm | 2 240 Nm |
| Varvtal obelastad | 0–900 / 0–1 200 / 0–1 600 rpm | 0–900 / 0–1 200 / 0–1 600 rpm | 0–1 800 rpm |
| Slag per minut | 0–2 400 | 0–2 400 | 0–2 400 |
| Vikt utan batteri | 2,94 kg | 2,94 kg | 2,94 kg |
| Ljudtrycksnivå LpA | 97,1 dB(A) | 109,4 dB(A) | 109,4 dB(A) |
| Vibration ah | 24,85 m/s² | 43,1 m/s² | 43,1 m/s² |
Osäkerhetsfaktor 3,0 dB(A) respektive 3,0 m/s².

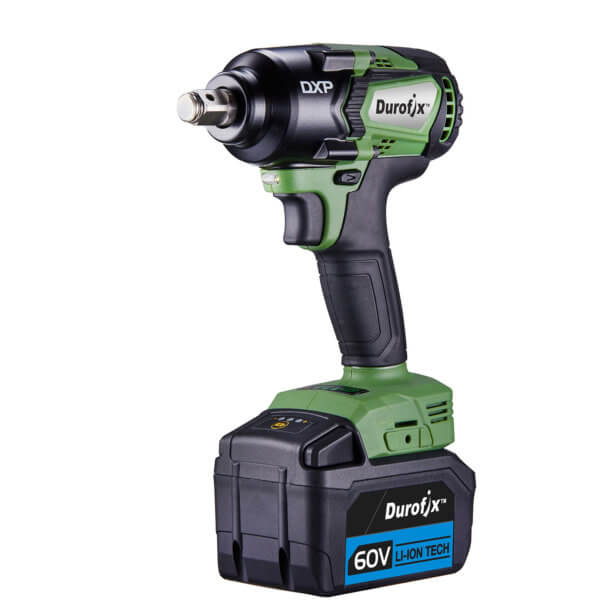

RI60166A1, för mängdarbete på mindre förband
Allt bultarbete i spårmiljö sker inte i rälen. Räcken, kabelstegar, plattformsdetaljer, skyltfästen och infästningar i stationsmiljö kräver moment i storleksordningen några hundra newtonmeter, och där blir en tung dragare fel verktyg.
Prestanda
- Tre momentsteg på 100, 300 och 500 Nm med autostopp, plus 800 Nm i lossningsriktningen för fastrostade skruvar.
- 3 000 slag per minut och upp till 2 500 rpm. Snabb genomdragning när antalet förband är stort.
- Samma batteri som de stora dragarna.
Ergonomi
- 1,1 kg. Verktyget hanteras med en hand under hela passet.
- Kommer in i trånga lägen där en 3/4-tumsdragare inte får plats.
- Lägst vibration av mutterdragarna. 11,1 m/s² mot 24,85 och 43,1 för RI60164-serien.
- Kort tid per bult. Hög slagfrekvens plus autostopp ger låg exponering per förband.
- Inbyggd LED-belysning.
Specifikation
| Fyrkant | 1/2″ |
|---|---|
| Max åtdragningsmoment | 100 / 300 / 500 Nm |
| Max lossningsmoment | 800 Nm |
| Varvtal obelastad | 1 500 / 1 800 / 2 500 rpm |
| Slag per minut | 0–3 000 |
| Vikt utan batteri | 1,1 kg |
| Ljudtrycksnivå LpA | 97,1 dB(A) |
| Vibration ah | 11,1 m/s² |
Vinkelslipar för kapning och slipning
Vinkelsliparna används vid rälskapning, borttagning av svetsloppor, gradning och rengöring av stålkonstruktioner. Samma batterier som mutterdragarna, M14-spindel på samtliga.
RG6019 är den lätta maskinen för gradning och punktinsatser. 1,86 kg, dammskyddat hus och spindellås. Sidohandtag i tre lägen så att maskinen kan hållas nära kroppen oavsett arbetsvinkel.
RG6020 går upp i skivstorlek och tar rälskapning. Effekten motsvarar en nätansluten 15A-maskin. Serien är kapslad enligt IP56 och har justerbart sprängskydd utan verktyg, dubbelverkande avtryckare mot ofrivillig start och sidohandtag i tre lägen. Varvtalet på 150- och 180-modellerna ställs i tre steg efter skivtyp. Till skillnad från slagdragarna arbetar en slipmaskin kontinuerligt, så drifttiden per moment är längre och ljudnivån får större genomslag på den dagliga exponeringen. RG6020-230 ligger på 89,14 dB(A) och 8,62 m/s².
Specifikation, fem modeller
| Modell | Skivstorlek | Varvtal | Vikt |
|---|---|---|---|
| RG6019-115 | 115 mm (4,5″) | 0–9 000 rpm | 1,86 kg |
| RG6019-125 | 125 mm (5″) | 0–9 000 rpm | 1,86 kg |
| RG6020-150 | 150 mm (6″) | 4 000 / 6 000 / 9 000 rpm | 3,67 kg |
| RG6020-180 | 180 mm (7″) | 4 000 / 6 000 / 8 000 rpm | 3,77 kg |
| RG6020-230 | 230 mm (9″) | 6 600 rpm | 4,20 kg |
Vikterna avser maskinen utan batteri.

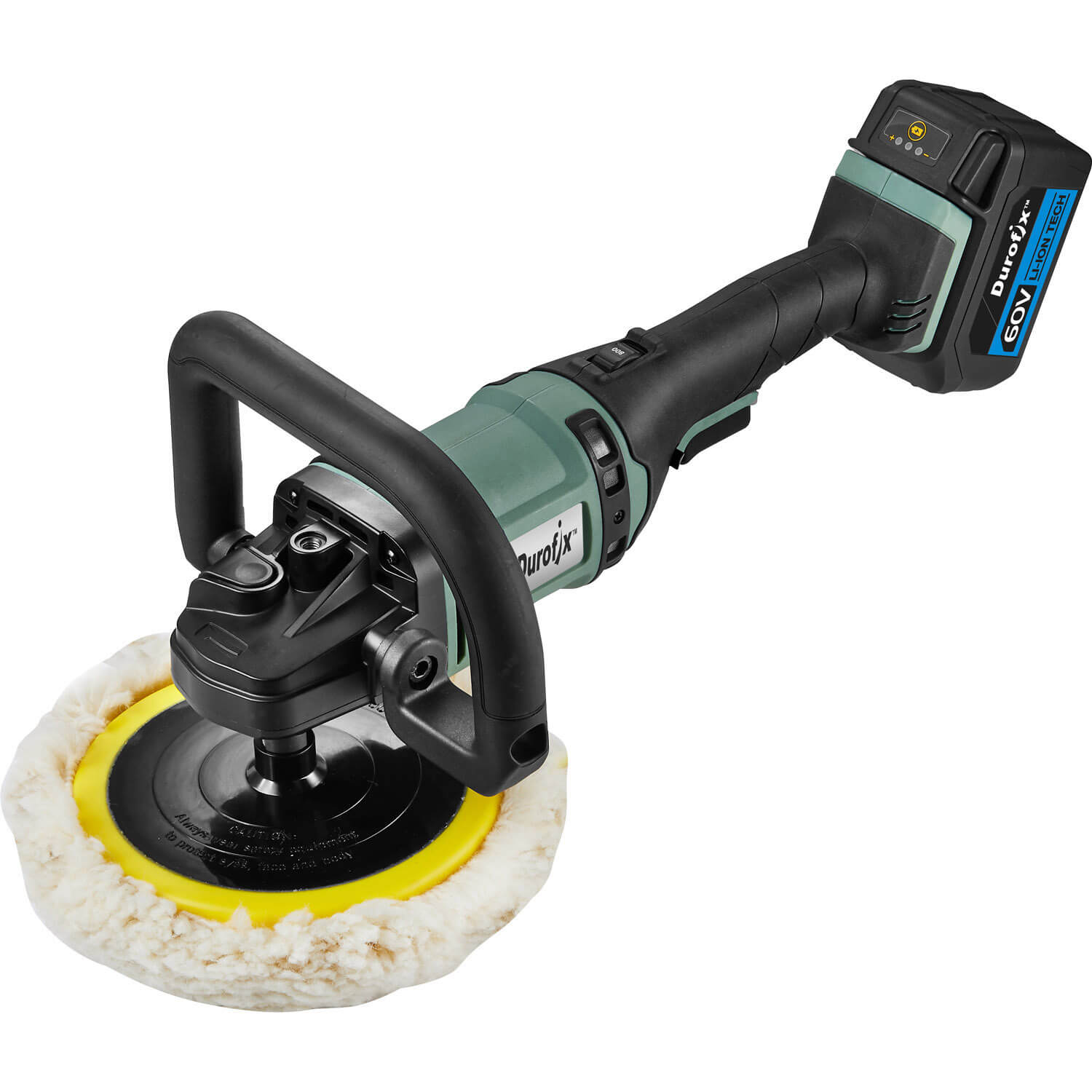

RS6020, polermaskin för ytbearbetning
RS6020 är polermaskinen för ytbearbetning på stål- och brokonstruktioner samt arbete i fordonsdepå.
Maskinen ligger som enda modell i vårt 60V-sortiment under det undre insatsvärdet på 80 dB(A), och vibrationsnivån på 2,04 m/s² är den lägsta bland verktygen på den här sidan. Dammskyddat hus, spindellås, sidohandtag i två lägen och bygelhandtag för tvåhandsgrepp.
Specifikation
| Skivstorlek | 180 mm (7″) |
|---|---|
| Spindel | 5/8″ eller M14 |
| Varvtal | 800 till 2 200 rpm i åtta steg |
| Vikt | 2,43 kg |
| Ljudtrycksnivå LpA | 76,4 dB(A) |
| Vibration ah | 2,04 m/s² |
| Kapsling | IP56 |
RL6040, ljus på arbetsplatsen
Nattarbete i tunnel och på öppen sträcka kräver egen belysning. RL6040 ger 6 000 lumen i 360 grader från ett stativ och drivs på två 60V-batterier eller nät. Enheten avger inget arbetsbuller och ersätter belysning som annars kräver elverk med både ljud och avgaser på plats.
- Upp till 9 timmars drift på ett 2 Ah-batteri, tillräckligt för ett helt nattpass.
- Dimring mellan 10 och 100 procent när full effekt bländar i trång tunnel.
- 360 grader utan skuggpartier och högt färgåtergivningsindex.
- Uttag för både lik- och växelström, max 3 A / 180 W respektive 6 A / 600 W. Laddare och kringutrustning matas från samma enhet.
- IP54 och 5,4 kg.
Specifikation
| Ljusflöde | 6 000 lumen |
|---|---|
| Ljusspridning | 360 grader |
| Dimring | 10–100 procent |
| Drifttid | Upp till 9 timmar med 2 Ah-batteri |
| Batteriplatser | Två 60V-batterier |
| Nätdrift | 100–240 V, 50/60 Hz |
| Uttag likström | Max 3 A / 180 W |
| Uttag växelström | Max 6 A / 600 W |
| Kapsling | IP54 |
| Vikt | 5,4 kg |
Kontakta oss
Vet du vilket moment förbanden kräver men inte vilken maskin som passar arbetssättet? Hör av dig med dimension, momentkrav och hur arbetet ser ut på plats, så återkommer vi med förslag och offert.
Kontakta oss på Powertools redan idag
Vanliga frågor
Vilken modell är byggd för spårarbete?
RI60180A2-6. Handtaget sitter på ett förlängt skaft så att operatören arbetar stående, och momentet ställs i 36 steg med autostopp.
Vilka modeller är godkända för järnvägsarbete?
RI60176, RI60176E och RI60180A2-6 finns i Network Rails PADS-system i Storbritannien under katalognummer 0039/127077, 0039/127078 och 0039/127079. För arbete i Sverige gäller infrastrukturförvaltarens egna krav.
Vilket moment behöver jag?
Momentkravet anges av infrastrukturförvaltaren för aktuell anläggning och bultdimension. Välj ett verktyg med marginal till det angivna värdet och med autostopp på det steg som ska användas. Är du osäker, hör av dig med dimension och momentkrav så tittar vi på det tillsammans.
Kan batteridrivna dragare ersätta tryckluft?
För förband upp till 3 000 Nm har vi batteridrivna alternativ. Skillnaden ligger i förberedelsetiden: ingen kompressor att starta och ingen slang att dra ut till arbetsplatsen.
Vad skiljer RI60176 från RI60176E?
Drivlinan är densamma. RI60176 har 2 tums städ, RI60176E har 6 tum för bultar i djupt liggande eller inbyggda lägen. Vikten skiljer 0,66 kg.
Vilken modell väger minst för samma moment?
RI60164-6 lämnar 1 450 Nm vid 2,94 kg. RI60180A2-6 lämnar samma moment vid 5,88 kg, men med 36 momentsteg och stående arbetsställning.
Hur länge räcker ett batteri?
Det beror på förbandets dimension och inställt moment. För RI60176 räcker två batterier på 2,5 Ah till över 250 bultar i dimension 1-1/4 tum.
Kan verktygen köras på ett batteri?
Ja. De större modellerna tar två batterier för dubbel drifttid men fungerar med ett isatt.
Passar samma batteri till alla verktyg?
Ja, samtliga modeller tillhör Durofix 60V-serie och delar batteri och laddare.
Fungerar verktygen i tunnelmiljö?
Batteridrift ger inga avgaser och kräver ingen slang eller kabel. Mutterdragarna är kapslade enligt IP54. RL6040 används som ljuskälla där fast belysning saknas.
